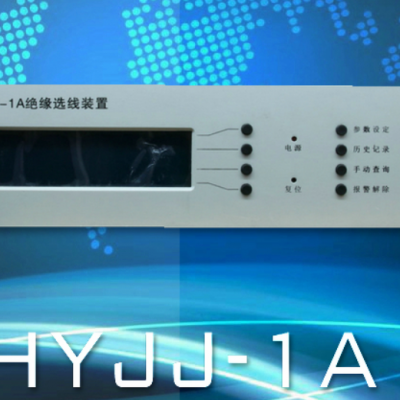

HYJJ-1A 直流绝缘监察选线装置，是为了确保电力直流系统及保护设备的***运 行、维护简便、自动化管理的需要，分析并解决了同类产品运行中所存在的问题，采用最 新技术开发研制的***智能型绝缘监测选线装置。 该装置可实时监测四段母线的对地绝缘电阻及电压。对直流系统的各种接地情况， 无论是母线平衡接地，还是不平衡接地;同一支路的单侧接地，还是正、负同时接地;不同 支路的单侧和双侧同时接地；以及所有支路的混合接地，都能做出正确地判断并提供准确 的测量数据。当装置检测到母线电压高（或低）于设定值，或母线对地电阻、支路对地电 阻低于设定的电阻值时，发出报警信号，同时对应的“报警继电器”接点闭合。 装置配有 RS-232/RS-485 标准通讯接口，可实现数据的远距离传输。 经大量的试验和运行结果表明：该产品具有运行安全稳定，功能完善实用，测量精度 高、外形美观、安装简单等特点。 2.功能特点 2.1.采用 CCFL 背光的大屏幕液晶显示器，显示信息量大，人机界面友好； 2.2.不向直流母线注入任何信号，且不受系统对地分布电容的影响； 2.3.可同时监测四段母线的电压及绝缘状况：两段控制母线，两段合闸母线； 2.4.当系统绝缘降低时，自动启动支路的巡检功能。故障排除后，自动恢复初始状态； 2.5.具有自动校准功能； 2.6.具有故障记忆功能，可记忆 10 条历史记录，装置失电后信息不丢失； 2.7.当前故障、接地支路查询功能； 2.8.可通过键盘设定母线电压的上下门限、母线绝缘电阻门限、支路绝缘电阻门限、 母线的段数、支路数量、日期、时间等参数；2.9.配备标准的 RS-232/RS485 通讯接口，可实现数据的遥测、遥信功能。 3.技术参数 3.1.电压等级： DC220V/110V； 3.2.接地电阻测量范围： 1KΩ-99.9KΩ； 3.3.母线电压测量精度： ≤1%； 3.4.母线绝缘电阻测量精度：1-60KΩ ≤5%； 60-99.9KΩ ≤8%； 3.5.支路绝缘电阻测量精度：1-60KΩ ≤8%； 60-99.9KΩ ≤10%； 3.6.选线回路： 0-48 路/单台； 3.7.巡检周期： ≤1s； 3.8.工作方式： 连续运行、自动巡检； 3.9.功耗：<40VA； 3.10.MTBF: ≥5 万小时； 3.11.环境温度： -10℃— 50℃； 4.工作原理 该装置采用平衡桥和不平衡桥结合的原理，前置通道与微机系统全隔离，软件采用数 字滤波技术，配合抗强电磁干扰的硬件电路。 系统运行正常时，实时测量并显示正、负母线的对地电压值和对地的电阻值。当母线 的等效电阻小于其设定值时，自动启动支路巡检功能，对每一支路进行巡检；当支路对地 的绝缘电阻值小于支路电阻的设定值时，显示接地支路的总数、接地支路的编号以及该支 路正、负对地的电阻值。
