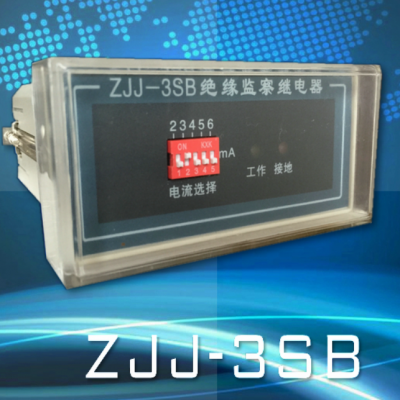

ZJJ-3S 系列直流绝缘监察继电器是监视直流母线绝缘情况的继电器。当母线对地绝缘 降低到一定值时，继电器可发出报警信号。本继电器与其他绝缘监察继电器的区别是“动作 电流”可视具体情况在 2mA-6mA 之间设定，使用灵活方便。 ZJJ-3S 系列直流绝缘监察继电器按照安装方式的不同分为三种型号：ZJJ-3S 为板后安 装方式、ZJJ-3SB 为板前安装即嵌入式、ZJJ-3SC 为 U 形轨道安装方式。 ZJJ-3S 系列直流绝缘监察继电器可直接替代 ZJJ-1A 系列继电器。

工作原理： ZJJ-3S 系列直流绝缘监察继电器主要由平衡电阻和检测集成电路组成。当两侧直流母 线对地电阻值相等时，没有电流流过检测电路，继电器不动作；当一侧绝缘电阻值下降时， 便有一不平衡电流流过检测电路，此时检测电路将这一电流与设定电流值比较，当大于设定 值时便推动继电器动作，发出报警信号。 三、主要技术数据： ■ 电压等级：220V、110V、48V； ■ 动作电流值：2mA-6mA 可设定； ■ 动作电流对应绝缘电阻值（可按用户要求定做）： 对应绝缘电阻值 动作电流 220V 110V 48V 2mA 48KΩ 24KΩ 10KΩ 3mA 30KΩ 15KΩ 6KΩ 4mA 20KΩ 10KΩ 4KΩ 5mA 15KΩ 7.5KΩ 2.8KΩ 6mA 11KΩ 5.5KΩ 2KΩ ■ 接点断开容量：在电压不大于 220V，电流不大于 0.2A 的直流有感负荷电路（时 间常数不大于 5×10-3S）中断开容量不大于 40W。
