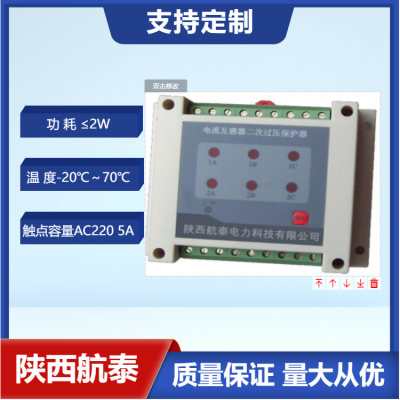

ZC/CTB-D电流互感二次过电压保护器

　　一、概述

　　电流互感器（简称CT）在电力系统中，广泛应用于一次测量、控制和保护。正常工作时，二次侧处于近似短路状态，输出电压很低，但在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），就会在二次侧产生数千伏甚至上万伏的过电压，这不仅给二次系统绝缘造成危害，甚至危及工作人员的生命安全。

　　我公司生产的电流互感器二次过电压保护器就是针对这一情况而设计，能够有效防止因CT二次开路而引起的事故。

　　适用范围

　　电流互感器二次过电压保护器主要适用于CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等，用于抑制瞬态过电压低于设备耐冲击过电压，泄放电涌能量，从而保护系统电路及设备。

　　正常使用条件和安装条件

　　1. 正常使用条件

　　a. 电压：持续施加在过压保护器接线端子间的电压不应超过达其持续工作电压。

　　b. 使用环境温度：－20℃～70℃。

　　c. 使用环境湿度：<95%RH。

　　d. 外壳防护等级：IP20。

　　e. 污染等级：安装地点的污染等级为2级。

　　2.安装条件

　　a. 安装类别：根据过电压保护器的电压保护水平分为Ⅱ、Ⅲ两个类别；

　　b. 安装位置：

　　推荐用于较少暴露的地点；

　　应安装在无***振动和冲击的地方。

　　3. 安装方式：采用TH35－7.5型钢轨安装。

　　4. 接线方式：螺钉压紧接线。

技术指标：

　　调压检验方法如下：

　　将单相调压器调到0V位置,输出端接到某绕组与相应的N端(如1A与1N)，接通保护器的AC220V电源，此时，面板上的工作指示灯（绿色）每隔一秒闪烁一次，而其它的指示灯均应不亮，这表示各路保护电路均处于正常的复位状态。假如有通道红色指示灯亮，说明相应部分保护状态未正常复位，需要按复位按钮予以复位。之后，检测动作电压是否正常，方法是：缓慢地调节调压器，使调压器输出电压逐渐升高，当灯泡亮时，此刻调压器输出电压数值即为保护动作启动电压。之后降低调压器的输出电压，灯泡也不会熄灭，这说明保持功能正常。 依此方法分别检测所有各路绕组，如果均符合技术指标，则检测合格。
